कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कंपनी लिमिटेड 16 साल पहले से मध्यम वोल्टेज तेल में डूबे ट्रांसफार्मर और कास्ट रेजिन ट्रांसफार्मर के क्षेत्र में एक फैब्रिकेशन कंपनी बन गई है। 1000 केवीए 11 केवी 433 वी ट्रांसफार्मर को असेंबल करने के लिए, कॉन्सो इलेक्ट्रिकल का लक्ष्य दक्षता बढ़ाने और लागत में कटौती करने के लिए नई तकनीक को अपनाना है। इस बीच, कंपनी 1000 kVA 11kV 433V ट्रांसफार्मर का उत्पादन करने के लिए IEC60076 के मानकों और ग्राहक विशिष्टताओं का सख्ती से पालन करती है। हम अपने मूल्यवान ग्राहकों के साथ स्थायी संबंधों को बढ़ावा देने में बहुत गर्व महसूस करते हैं।

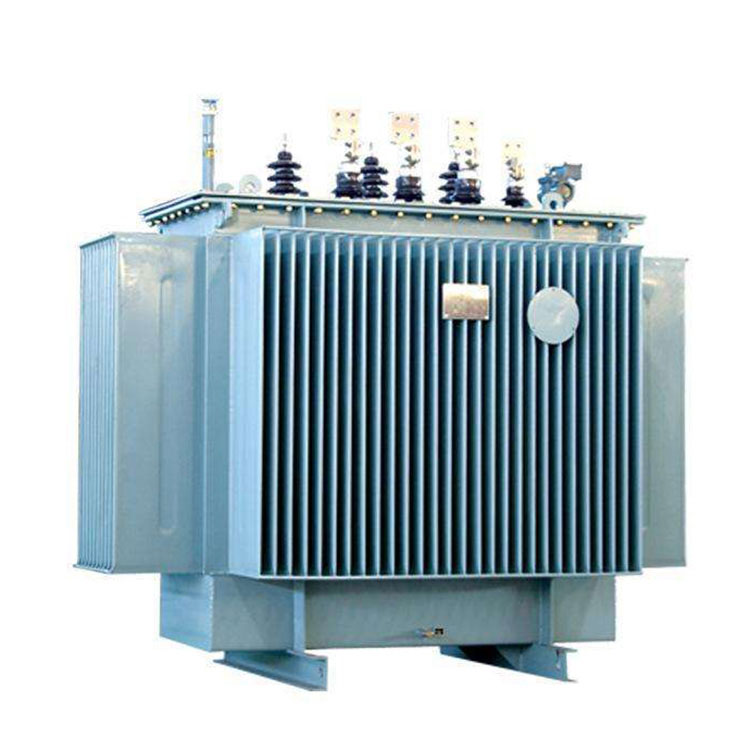

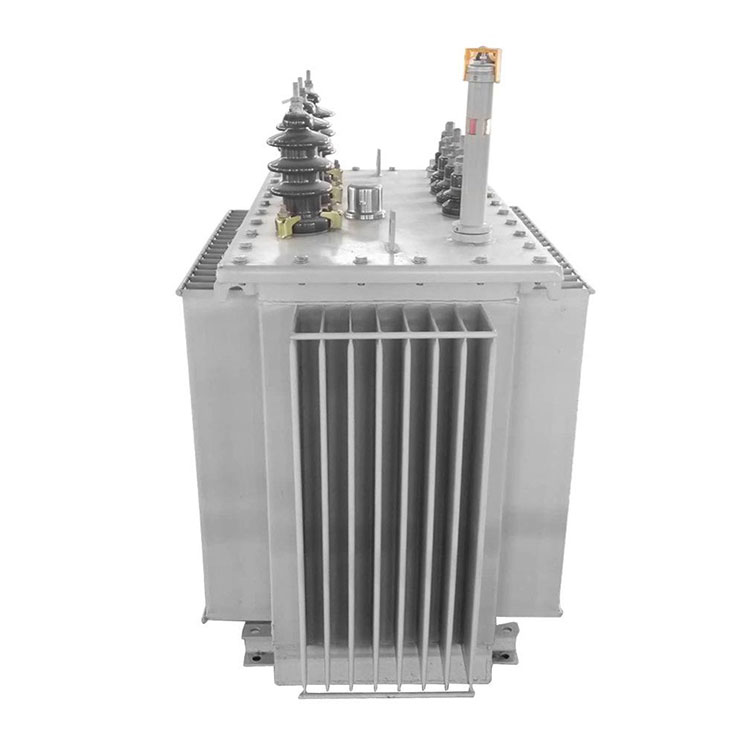

तेल में डूबे हुए प्रकार:
1000 kVA 11kV 433V ट्रांसफार्मर औद्योगिक और आवासीय विद्युत वितरण प्रणालियों दोनों में आवश्यक उपकरण हैं। वे उपभोक्ताओं द्वारा उपयोग किए जाने वाले 11kV नेटवर्क वोल्टेज से 230/400V बस वोल्टेज तक वोल्टेज को कम कर देते हैं। ये उत्पाद 50(60)हर्ट्ज की आवृत्ति वाले एसी सिस्टम में उपयोग के लिए उपयुक्त हैं।
परिचालन स्थितियों में पर्यावरणीय तापमान 40°C से अधिक और -25°C से कम नहीं होना चाहिए, अधिकतम दैनिक औसत तापमान 30°C और अधिकतम वार्षिक औसत तापमान 20°C होना चाहिए। 25 डिग्री सेल्सियस के पर्यावरणीय तापमान पर सापेक्ष आर्द्रता 90% से अधिक नहीं होनी चाहिए, और स्थापना स्थान 1000 मीटर से अधिक की ऊंचाई पर नहीं होना चाहिए।

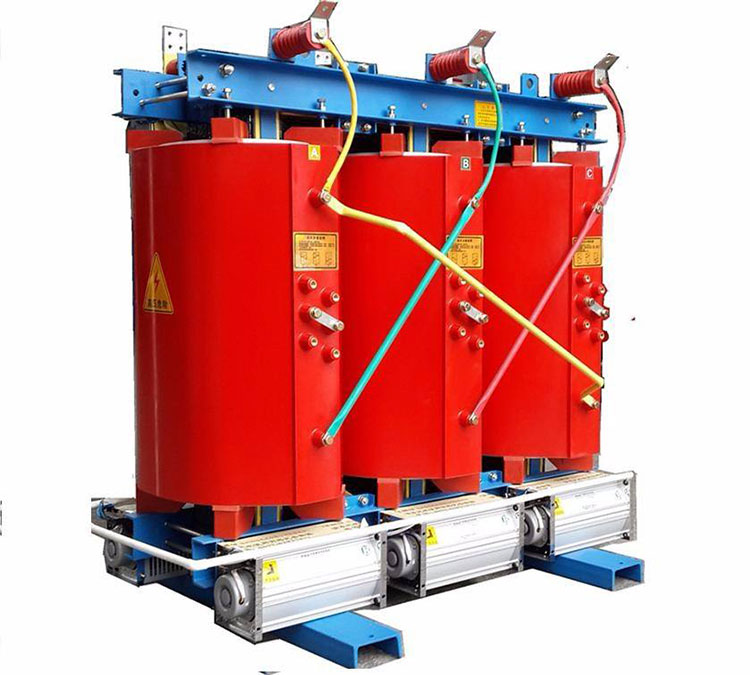

कास्ट रेज़िन प्रकार:
शुष्क प्रकार के 1000 केवीए 11 केवी 433 वी ट्रांसफार्मर का व्यापक रूप से स्थानीय प्रकाश व्यवस्था, ऊंची इमारतों, हवाई अड्डों, बंदरगाहों, सीएनसी मशीनरी और अन्य सहित विभिन्न अनुप्रयोगों में उपयोग किया जाता है। सरल शब्दों में, ड्राई-टाइप ट्रांसफार्मर उन ट्रांसफार्मर को संदर्भित करते हैं जिनमें कोर और वाइंडिंग इन्सुलेट तेल में डूबे नहीं होते हैं। शीतलन विधियों को प्राकृतिक वायु शीतलन (एएन) और मजबूर वायु शीतलन (एएफ) में विभाजित किया गया है।
प्राकृतिक वायु शीतलन में, ट्रांसफार्मर एक विस्तारित अवधि के लिए अपनी निर्धारित क्षमता पर लगातार काम कर सकता है। फोर्स्ड एयर कूलिंग का उपयोग करते समय, ट्रांसफार्मर की आउटपुट क्षमता 50% तक बढ़ाई जा सकती है। यह आंतरायिक अधिभार संचालन या आपातकालीन अधिभार संचालन के लिए उपयुक्त है। हालाँकि, लंबे समय तक ओवरलोड स्थितियों के तहत इसे लगातार संचालित करना उचित नहीं है।
यह इस तथ्य के कारण है कि अधिभार की स्थिति के दौरान, लोड हानि और प्रतिबाधा वोल्टेज प्रवर्धन दोनों महत्वपूर्ण हैं, जिसके परिणामस्वरूप गैर-आर्थिक संचालन होता है। इसलिए, इसे लंबे समय तक ओवरलोड स्थितियों के तहत लगातार संचालित नहीं किया जाना चाहिए।
निर्धारित क्षमता: | 1000 केवीए; |
कोई लोडिंग हानि नहीं: | 1150 ± 10% W या निर्भर करता है; |
लोडिंग हानि: | 103 ± 10% डब्ल्यू या निर्भर करता है; |
पावर फ्रीक्वेंसी वोल्टेज का सामना करती है: | 35kV; |
प्रकाश आवेग वोल्टेज का सामना करता है: | 75kV; |
मूल्यांकन आवृत्ति: | 50 या 60 हर्ट्ज; |
इन्सुलेशन विधि: | तेल में डूबा हुआ या ढला हुआ राल; |
मूल्यांकन आवृत्ति: | 50 या 60 हर्ट्ज; |
टैपिंग विधि: | ऑफ़लाइन लोडिंग, 5 चरण; |
तापमान वृद्धि: | 50K/55K या निर्भर करता है |
CONSO·CN 1000 kVA 11kV 433V ट्रांसफार्मर विवरण:
तेल भरा हुआ
|
तेल खाली हो गया
|
अनाकार मिश्र धातु
|
लुढ़का हुआ लौह कोर
|
घुमावदार कार्यशाला |
कुंडल सुखाने का क्षेत्र |
तेल भरने का क्षेत्र |
तैयार उत्पाद क्षेत्र |
ट्रांसफार्मर ओवन |
कास्टिंग उपकरण |
फ़ॉइल वाइंडिंग मशीन |
लकड़ी का बक्सा |
इस्पात संरचना |
