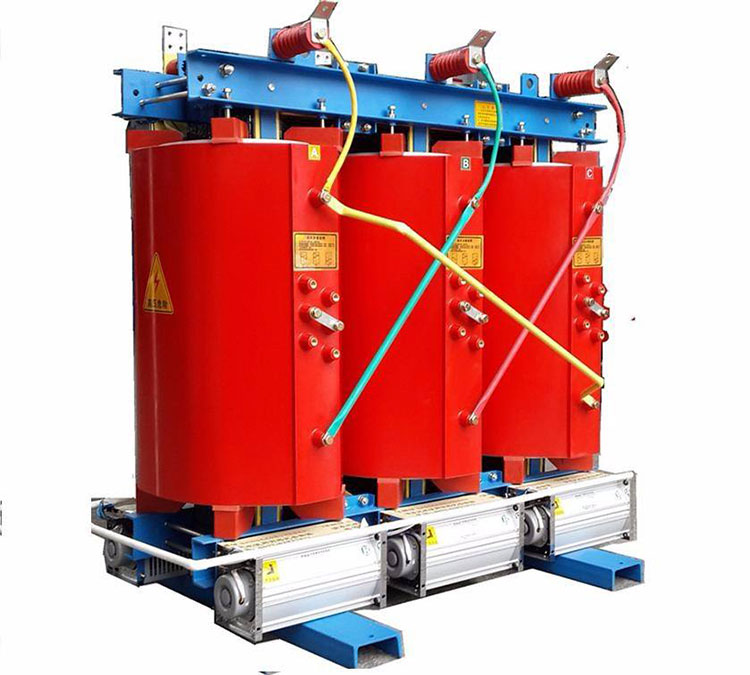

कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कंपनी लिमिटेड एक उच्च तकनीक निगम है जो 11kv 433v 315 Kva विद्युत वितरण ट्रांसफार्मर के निर्माण के लिए गहराई से प्रतिबद्ध है। दस साल से अधिक के विकास के बाद, कॉन्सो इलेक्ट्रिकल ने ओएनएएन वितरण ट्रांसफार्मर और कास्ट रेजिन वितरण ट्रांसफार्मर को असेंबल करने के लिए अधिक कुशल उत्पादन प्रक्रियाएं हासिल कर ली हैं। कंपनी लागत-प्रभावशीलता सुनिश्चित करते हुए लागू आईईसी मानकों या ग्राहक-विशिष्ट आवश्यकताओं का कठोरता से पालन करती है। हमारी कंपनी व्यावसायिक अवसरों पर चर्चा करने के लिए हर जगह से फ्रेंचाइजी का स्वागत करती है।
1. 50 हर्ट्ज की एसी आवृत्ति और 10 केवी तक रेटेड वोल्टेज वाले पावर सिस्टम पर लागू, वोल्टेज परिवर्तन और नियंत्रण सर्किट के लिए पावर स्रोत के रूप में कार्य करता है।
2. शहरी और ग्रामीण क्षेत्रों, औद्योगिक और खनन उद्यमों, साथ ही राष्ट्रीय प्रमुख विभागों और प्रमुख परियोजनाओं में उपयोग किया जाता है। पूर्ण लोड स्थितियों के तहत, ट्रांसफार्मर का तापमान वृद्धि निर्माता द्वारा निर्दिष्ट स्वीकार्य तापमान वृद्धि से अधिक नहीं होनी चाहिए।
3.विस्फोट जोखिम वाले खतरनाक वातावरण में उपयोग के लिए इरादा, और इसमें विश्वसनीय विस्फोट-रोधी उपाय होने चाहिए।
4. कठोर वातावरण में काम करने वाले ट्रांसफार्मर, जैसे कि बरसात या बर्फीले मौसम के दौरान, इन्सुलेशन क्षति को रोकने के लिए रखरखाव नहीं करना चाहिए।
5. -40°C से नीचे के वातावरण में उपयोग नहीं किया जा सकता, क्योंकि ऐसा करने से ट्रांसफार्मर के आंतरिक घटकों को गंभीर क्षति हो सकती है।
6. तेल में डूबे ट्रांसफार्मर के लिए शीतलन माध्यम (तेल) साफ, गैर-संक्षारक और गैर-विस्फोटक होना चाहिए।
7. उच्च तापमान या विस्फोट के जोखिम वाले खतरनाक वातावरण के लिए, ट्रांसफार्मर को चालू करने से पहले उसका इन्सुलेशन निरीक्षण किया जाना चाहिए।
निर्धारित क्षमता: | 315 केवीए; |
कोई लोडिंग हानि नहीं: | 480 ± 10% डब्ल्यू; |
लोडिंग हानि: | 3650/3830 ± 10% डब्ल्यू; |
पावर फ्रीक्वेंसी वोल्टेज का सामना करती है: | 35kV; |
प्रकाश आवेग वोल्टेज का सामना करता है: | 75kV; |
ठंडा करने की विधि: | एक पर; |
इन्सुलेशन सामग्री: | 25# 45# खनिज तेल; |
मूल्यांकन आवृत्ति: | 50 या 60 हर्ट्ज; |
टैपिंग विधि: | ±2*2.5%; |
तापमान वृद्धि: | 60K/65K या निर्भर करता है |

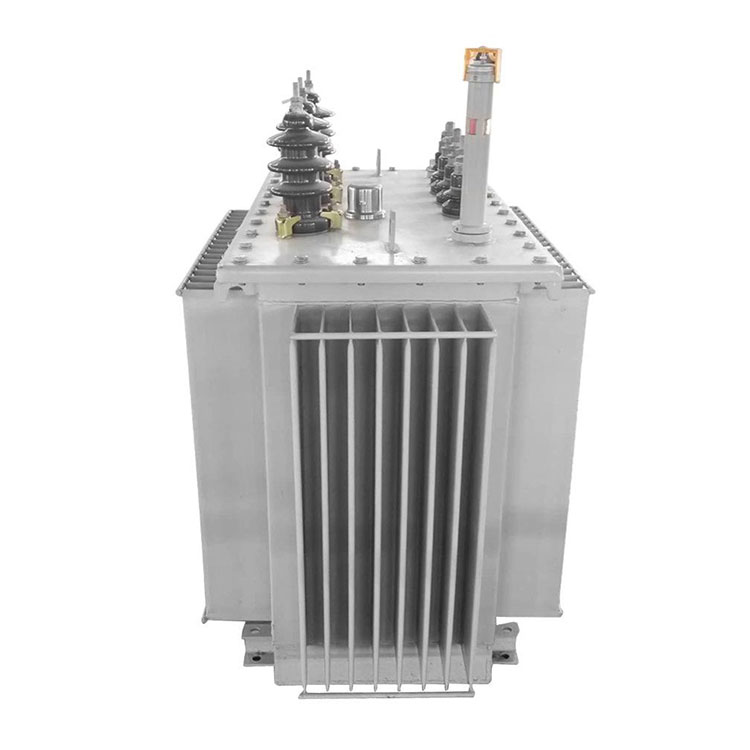

CONSO·CN 11kv 433v 315 kva विद्युत वितरण ट्रांसफार्मर विवरण:

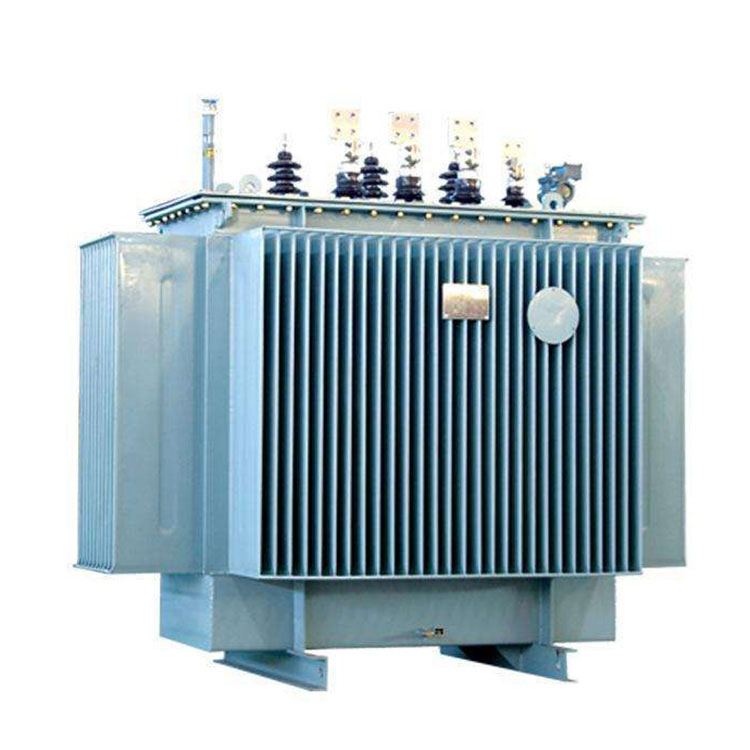

तेल भरा हुआ
|
तेल खाली हो गया
|
अनाकार मिश्र धातु
|
लुढ़का हुआ लौह कोर
|
घुमावदार कार्यशाला |
कुंडल सुखाने का क्षेत्र |
तेल भरने का क्षेत्र |
तैयार उत्पाद क्षेत्र |
ट्रांसफार्मर ओवन |
कास्टिंग उपकरण |
फ़ॉइल वाइंडिंग मशीन |
लकड़ी का बक्सा |
इस्पात संरचना |
ऑपरेशन स्थिति की जांच: मुख्य बिंदुओं में वोल्टेज, करंट, लोड, फ्रीक्वेंसी, पावर फैक्टर और पर्यावरणीय तापमान में किसी भी असामान्यता की जांच करना शामिल है। विभिन्न ऊपरी सीमाओं की समय पर रिकॉर्डिंग महत्वपूर्ण है, और किसी भी मुद्दे को तुरंत संबोधित किया जाना चाहिए।
ट्रांसफार्मर के तापमान की जांच: मुख्य बिंदुओं में यह सत्यापित करना शामिल है कि क्या ट्रांसफार्मर का तापमान सामान्य सीमा के भीतर है और क्या तेल का स्तर और तेल टैंक में तापमान मेल खाता है। तापमान न केवल ट्रांसफार्मर के जीवनकाल को प्रभावित करता है बल्कि इसके संचालन को भी बाधित कर सकता है। असामान्य तापमान के मामले में, कारण की पहचान की जानी चाहिए और तुरंत समाधान किया जाना चाहिए।
असामान्य ध्वनियों और कंपनों के लिए निरीक्षण: मुख्य बिंदुओं में आवरण और लोहे की प्लेटों में कंपन या असामान्य ध्वनियों की जाँच करना शामिल है। खराब ग्राउंडिंग और सहायक उपकरण से असामान्य आवाज़ या कंपन के कारण होने वाले डिस्चार्ज पर ध्यान दें। यदि प्रतिध्वनि या असामान्य शोर का बाहरी रूप से पता लगाया जा सकता है, तो इसका तुरंत समाधान किया जाना चाहिए।
गंध की जाँच: मुख्य बिंदुओं में गंध की जाँच करना शामिल है, खासकर जब तापमान असामान्य रूप से अधिक हो। जले हुए अवशेषों या गंध पैदा करने वाले इन्सुलेटिंग घटकों का निरीक्षण करें। किसी भी असामान्यता को तुरंत साफ किया जाना चाहिए और संबोधित किया जाना चाहिए।
इंसुलेटिंग घटकों और लीड का निरीक्षण: मुख्य बिंदुओं में इंसुलेटिंग घटकों की सतह पर कार्बोनाइजेशन और डिस्चार्ज के निशान, क्रैकिंग के संकेत और लीड कनेक्शन, केबल और बसबार में हीटिंग के किसी भी संकेत की जांच करना शामिल है।
आवरण और अन्य घटक निरीक्षण: मुख्य बिंदुओं में आवरण विकृति की जांच करना, तेल टैंक में तेल का स्तर सामान्य है यह सुनिश्चित करना, तेल रिसाव का निरीक्षण करना और नमी अवशोषक की स्थिति और अवशोषक के रंग की जांच करना शामिल है। गैस रिले में गैस की उपस्थिति सत्यापित करें।
ट्रांसफार्मर कक्ष निरीक्षण: मुख्य बिंदुओं में ट्रांसफार्मर कक्ष में विदेशी वस्तुओं, वर्षा जल घुसपैठ और संदूषण की जाँच करना शामिल है। सुनिश्चित करें कि दरवाजे, खिड़कियां और प्रकाश व्यवस्था अच्छी स्थिति में है, और तापमान की निगरानी करें। उचित सीलिंग और नमी के संकेतों के लिए नियंत्रण अलमारियाँ और माध्यमिक टर्मिनल बक्से का निरीक्षण करें।
