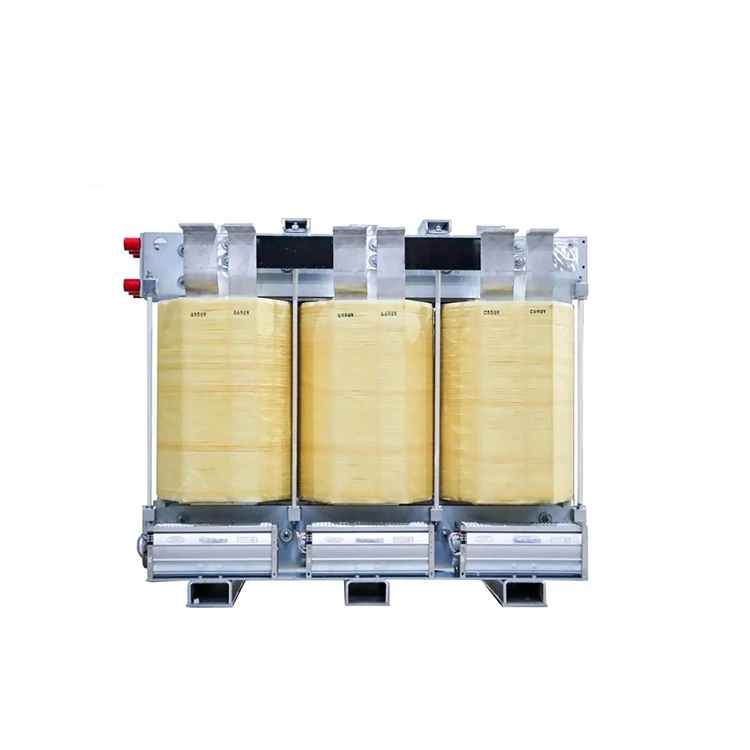

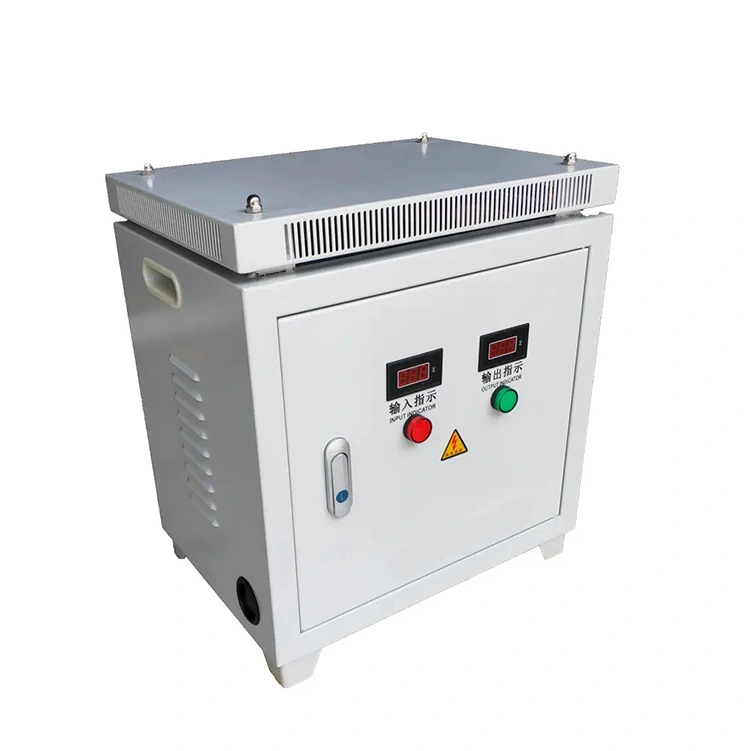

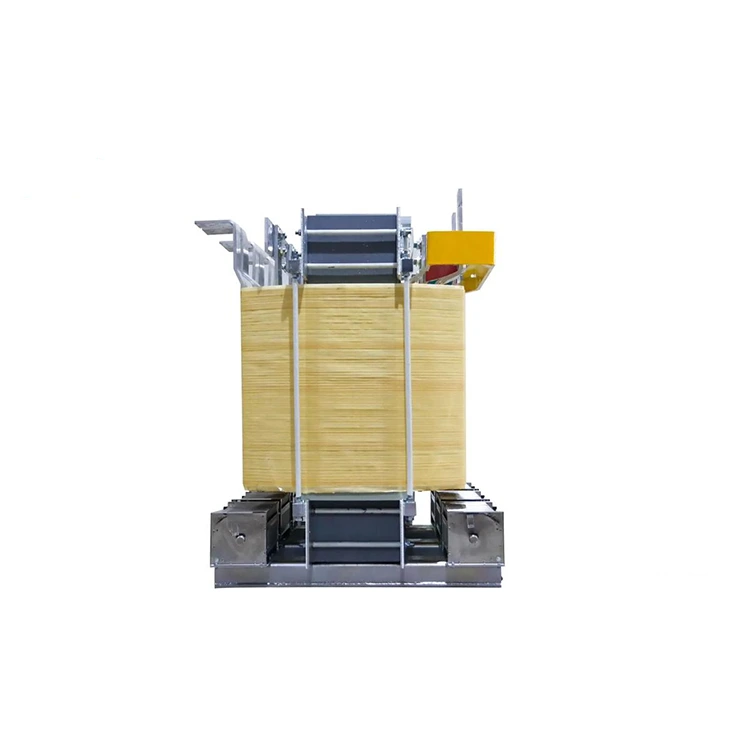

240v से 100v 75kva 3 फेज़ पावर ट्रांसफार्मर

कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कं, लिमिटेड 240v से 100v 75kva 3 चरण पावर ट्रांसफार्मर का उत्पादन करने के लिए एक अनुभवी निर्माता है। कवर किए जा सकने वाले उत्पादों की रेंज विस्तृत है। कॉन्सो इलेक्ट्रिकल कास्ट रेजिन ड्राई टाइप ट्रांसफार्मर और तेल में डूबे ट्रांसफार्मर का उत्पादन कर सकता है। कार्यशील वोल्टेज निम्न वोल्टेज से 40.5 kV तक कवर हो सकता है। इस बीच, डिज़ाइन को ग्राहक की परिचालन स्थितियों के अनुसार अनुकूलित किया जा सकता है, जो उच्च तापमान, उच्च आर्द्रता और उच्च ऊंचाई वाले वातावरण में स्थिर संचालन सुनिश्चित करता है।

जांच भेजें

उत्पाद वर्णन

एक 240v से 100v 75kva 3 चरण पावर ट्रांसफार्मर को कम वोल्टेज वितरण प्रणालियों में बिजली रूपांतरण और विद्युत अलगाव के लिए डिज़ाइन किया गया है। इसके प्राथमिक कार्यों में वोल्टेज परिवर्तन, विद्युत अलगाव और स्थिर बिजली आपूर्ति सुनिश्चित करना शामिल है। 240v से 100v 75kva 3 चरण पावर ट्रांसफार्मर 1 kV तक के रेटेड वोल्टेज के साथ 50 हर्ट्ज या 60 हर्ट्ज पर चलने वाले एसी सिस्टम के लिए उपयुक्त है। इसमें एक कॉम्पैक्ट संरचना, उच्च परिचालन सुरक्षा और विश्वसनीय दीर्घकालिक प्रदर्शन है।

कम वोल्टेज बिजली ट्रांसफार्मर का चयन करते समय, निम्नलिखित प्रमुख विशिष्टताओं का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए:

1.रेटेड क्षमता (केवीए)

ट्रांसफार्मर की रेटिंग वास्तविक लोड मांग और शुरुआती वर्तमान विशेषताओं के आधार पर निर्धारित की जानी चाहिए। विश्वसनीय संचालन सुनिश्चित करने के लिए आम तौर पर 10% से 20% की क्षमता मार्जिन की अनुमति देने की सिफारिश की जाती है।

2. रेटेड वोल्टेज

प्राथमिक और द्वितीयक वोल्टेज, साथ ही अनुमेय वोल्टेज सहनशीलता को स्पष्ट रूप से परिभाषित किया जाना चाहिए। टैपिंग रेंज या एकाधिक आउटपुट वोल्टेज की आवश्यकताओं पर भी विचार किया जाना चाहिए।

3. चरण विन्यास और कनेक्शन प्रकार

आवेदन के अनुसार एकल चरण और तीन चरण डिज़ाइन के बीच चयन किया जाना चाहिए। उपयुक्त वेक्टर समूह, जैसे Yyn0, Dyn11, या Dd0, को सिस्टम आवश्यकताओं के आधार पर निर्दिष्ट किया जाना चाहिए।

4. इन्सुलेशन वर्ग और तापमान वृद्धि

सामान्य इन्सुलेशन वर्गों में क्लास एफ और क्लास एच शामिल हैं। चयनित इन्सुलेशन सिस्टम स्थापना स्थल पर परिवेश के तापमान और परिचालन स्थितियों के लिए उपयुक्त होना चाहिए।

5. ठंडा करने की विधि

प्राकृतिक वायु शीतलन का उपयोग आम तौर पर मानक अनुप्रयोगों के लिए किया जाता है, जबकि उच्च क्षमता वाले कम वोल्टेज बिजली ट्रांसफार्मर या सीमित वेंटिलेशन वाले प्रतिष्ठानों के लिए मजबूर वायु शीतलन की आवश्यकता हो सकती है।

6. स्थापना और सुरक्षा आवश्यकताएँ

स्थापना की शर्तों को परिभाषित किया जाना चाहिए, जैसे पैनल माउंटेड या फ्री स्टैंडिंग इंस्टॉलेशन। सुरक्षा की आवश्यक डिग्री, उदाहरण के लिए IP20, IP23, या IP31, को ऑपरेटिंग वातावरण के अनुसार चुना जाना चाहिए।

7. मानक और प्रमाणपत्र

कम वोल्टेज बिजली ट्रांसफार्मर को आईईसी और जीबी जैसे प्रासंगिक मानकों का पालन करना चाहिए। निर्यात परियोजनाओं के लिए, CE या GOST/EAC जैसे अतिरिक्त प्रमाणपत्रों की आवश्यकता हो सकती है।

उत्पाद पैरामीटर:

रेटेड क्षमता		75 केवीए
प्राथमिक वोल्टेज		400V/ 415V/ 480V/ 690V
माध्यमिक वोल्टेज		400 वी/230 वी; 380 वी/220 वी
रेटेड आवृत्ति		50 हर्ट्ज़ या 60 हर्ट्ज़
चरण संख्या		तीन चरण या एकल चरण
वेक्टर समूह		Y/Y、Δ/Y、Y/Δ
कोई भार हानि नहीं		200Wto300W
भार हानि		1200 डब्ल्यूटीओ 1500 डब्ल्यू
इंसुलेशन क्लास	शुष्क प्रकार	कक्षा एफ (150℃), कक्षा एच (180℃)
	तेल डूबा हुआ	कक्षा ए (105℃)
ठंडा करने की विधि		एएन/एएफ (शुष्क प्रकार); ओनान (तेल में डूबा हुआ)
अधिकतम. कार्य तापमान		+40℃
न्यूनतम. कार्य तापमान		-25℃, -40℃ या -60℃
