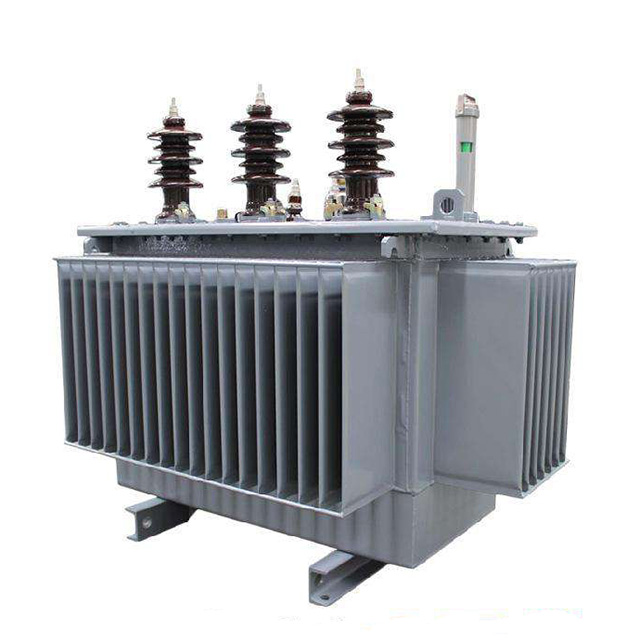

कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कं, लिमिटेड 10kv से 35kv वितरण ट्रांसफार्मर और पैड माउंटेड ट्रांसफार्मर, जैसे 63 kva 3 चरण 11 0.433 kv वितरण ट्रांसफार्मर, को असेंबल करने वाली एक उत्पादन फर्म है। कंपनी ने 2006 से एक उम्मीदवार के रूप में सरकारी निविदा में भाग लिया है। पावर गर्ड कॉर्पोरेशन को 63 केवीए 3 चरण 11 0.433 केवी वितरण ट्रांसफार्मर प्रदान करने के लिए इसके पास लगभग 12000 एम 2 विनिर्माण संयंत्र है। कॉन्सो इलेक्ट्रिकल के पास वर्तमान सामग्री कीमतों के अनुसार 63 केवीए 3 चरण 11 0.433 केवी वितरण ट्रांसफार्मर डिजाइन करने के लिए एक अनुभवी तकनीकी टीम है। हम सहयोग परियोजना पर चर्चा के लिए हमारी कंपनी में आपकी यात्रा की संभावना को लेकर उत्साहित हैं।
1. ट्रांसफार्मर कोर का निर्माण उच्च गुणवत्ता वाले आयातित कोल्ड-रोल्ड सिलिकॉन स्टील शीट को स्टैक करके किया गया है, जो नो-लोड हानि और नो-लोड करंट को काफी कम करता है। मजबूती सुनिश्चित करने और शोर को कम करने के लिए कोर भी सुरक्षित रूप से बंधा हुआ है।
2. उच्च और निम्न वोल्टेज वाइंडिंग्स को ऑक्सीजन मुक्त तांबे से लपेटा जाता है। 500KVA तक की कम वोल्टेज वाइंडिंग एक डबल-लेयर बेलनाकार संरचना को अपनाती है, जबकि 630KVA से ऊपर की वाइंडिंग एक डबल या चौगुनी हेलिकल संरचना का उपयोग करती है। उच्च वोल्टेज वाइंडिंग्स को बहु-परत बेलनाकार विन्यास में डिज़ाइन किया गया है।
3. पावर ग्रिड पर हार्मोनिक्स के प्रभाव को कम करने और बिजली की गुणवत्ता बढ़ाने के लिए ट्रांसफार्मर के कनेक्शन समूह को Dyn11 के रूप में सेट किया गया है।
4. ट्रांसफार्मर में पूरी तरह से सीलबंद डिज़ाइन है, जो इसके जीवनकाल को बढ़ाता है और कोर सस्पेंशन या रखरखाव की आवश्यकता को समाप्त करता है।
5. मापा गया शोर स्तर मानक आवश्यकताओं से नीचे है।
तरीका: | S11-M-63 या निर्भर करता है; |
निर्धारित क्षमता: | 63 केवीए; |
प्राथमिक वोल्टेज: | 11kV या निर्भर करता है; |
माध्यमिक वोल्टेज: | 400V, 433V; |
कोई लोडिंग हानि नहीं: | 140हैलोजन 10%W; |
लोडिंग हानि: | 1040/1090 हैलोजन 10%W; |
ठंडा करने की विधि: | तेल में डूबे हुए के लिए ओएनएएन, कास्ट रेज़िन के लिए एएनएएफ; |
इन्सुलेशन सामग्री: | 25# 45# खनिज तेल या एपॉक्सी रेज़िन; |
वेक्टर समूह: | Dyn11, Yyn0; |
टैपिंग विधि: | हैलोजन 2*2.5%, ऑफ़लाइन; |
तेल भरा हुआ
|
तेल खाली हो गया
|
अनाकार मिश्र धातु
|
लुढ़का हुआ लौह कोर
|
घुमावदार कार्यशाला |
कुंडल सुखाने का क्षेत्र |
तेल भरने का क्षेत्र |
तैयार उत्पाद क्षेत्र |
ट्रांसफार्मर ओवन |
कास्टिंग उपकरण |
फ़ॉइल वाइंडिंग मशीन |
लकड़ी का बक्सा |
इस्पात संरचना |
