SF6 पूरी तरह से गैस से भरी रिंग मेन यूनिट को जानने के लिए बेहतर है

1. SF6 गैस अछूता स्विचगियर की मुख्य विशेषताएं:

गैस रोकने वाला बटनयंत्र  SF6 को 10kV से 35kV रिंग मुख्य इकाई पर मुख्य इन्सुलेशन माध्यम के रूप में अपनाता है। शहरीकरण के निर्माण में, SF6 पूर्ण गैस से भरी रिंग मेन यूनिट में कॉम्पैक्ट और मॉड्यूलर डिजाइन पर हस्ताक्षर लाभ हैं। यह व्यापक रूप से अर्बन पावर ग्रिड, रेल ट्रांजिट, न्यू एनर्जी इंडस्ट्री और इंडस्ट्रियल एंटरप्राइजेज पर अपनाता है।

1.1 SF6 गैस अछूता स्विचगियर का मॉड्यूलर डिज़ाइन

The SF6 रिंग मुख्य इकाई  मुख्य रूप से सी (केबल स्विच पैनल), वी (वैक्यूम सर्किट ब्रेकर पैनल), डी (डायरेक्ट केबल कनेक्शन पैनल), डीई (अर्थिंग पैनल के साथ डायरेक्ट केबल कनेक्शन), एफ (स्विच-फ्यूज डिस्कनेशन पैनल), और एम (मीटरिंग पैनल) है।

वास्तविक मामलों में, सी और वी यूनिट केबल पावर लाइन को इनपुट और आउटपुट करने के लिए नियंत्रण और सुरक्षा प्रदान करता है। लोड ऑपरेशन के कार्य के अलावा, वी यूनिट में शॉर्ट सर्किट करंट और लोड करंट को काटने पर अधिक कार्य होता है। एम यूनिट मीटरिंग सीटी, और पीटी, और ऊर्जा मीटर से लैस है। आम तौर पर, इसमें 800 मिमी की चौड़ाई होती है जो एक के रूप में समान हैKYN28-12। डी और डी यूनिट का उपयोग जमीन से केबल की ऊंचाई को SF6 रिंग मेन यूनिट के शीर्ष तक बढ़ाने के लिए किया जाता है। इसके अलावा, एफ यूनिट का उपयोग इनपुटिंग और आउटपुटिंग प्रोटेक्शन में भी किया जाता है, लेकिन टर्मिनल उपयोगकर्ता एफ यूनिट के बजाय वी यूनिट को अपनाना पसंद करते हैं, क्योंकि कंट्रोलिंग गियर अधिक जटिल है।

1.2 SF6 गैस अछूता स्विचगियर का कॉम्पैक्ट डिज़ाइन

आम तौर पर, एक सी या वी यूनिट का आयाम डब्ल्यू*एच*डी = 371*1800*750 (मिमी) है, हालांकि, एक kyn28-12 का एक इनपुट या आउटपुट पैनल w*h*d = 800*2300*1500 (मिमी) है। इसमें कोई संदेह नहीं है कि SF6 रिंग मेन यूनिट में रसद और भूमि की लागत पर अधिक प्रतिस्पर्धी है। इसके अलावा, एक SF6 गैस अछूता स्विचगियर में कॉम्पैक्ट डिजाइनिंग के रूप में KYN28-12 की तुलना में कम सामग्री की लागत होती है।

2। एक SF6 गैस अछूता स्विचगियर का संरचनात्मक s cheme

   एक गैस अछूता स्विचगियर में, इसमें मुख्य रूप से SF6 गैस टैंक, मुख्य स्विच और ब्रेकर, बसबार सिस्टम, गियर और माध्यमिक नियंत्रण और सुरक्षा प्रणाली को नियंत्रित करता है।

   SF6 गैस टैंक 201 या 304 स्टेनलेस स्टील को अपनाता है, जिसमें से वार्षिक रिसाव दर 0.1%से कम है, जिसे पूरी तरह से सील और अछूता के रूप में डिज़ाइन किया गया है। यह 30 से अधिक वर्षों के लिए रखरखाव-मुक्त सेवा सुनिश्चित करता है।

   यह एक के समान हैवायु -अछूता स्विचगियर  एक इनपुट और आउटपुट पैनल में मुख्य स्विच और ब्रेकर, स्विच, डिस्कनेक्ट स्विच, लोड स्विच ब्रेकर और पावर सिस्टम के नियंत्रण और सुरक्षा के लिए वैक्यूम सर्किट ब्रेकर है।

   एक सामान्य SF6 टैंक में, यह 10 केवी पावर ग्रिड सिस्टम में से अधिकांश में 7 मॉड्यूलर इकाइयों को एकीकृत कर सकता है। अन्यथा, एक्सटेंशन के लिए एक कनेक्शन केबल और केबल प्लग आवश्यक है। हालांकि, एक सामान्य टैंक में, मॉड्यूलर इकाइयां कॉपर बसबार द्वारा जुड़ी होती हैं।

   द्वितीयक नियंत्रण और सुरक्षा प्रणाली में सिस्टम विफलता से SF6 रिंग मेन यूनिट की सुरक्षा के लिए मूल्य वोल्टेज और करंट की निगरानी करने का कार्य है। इस बीच, यह स्वचालन, रिमोट कंट्रोल, डेटा अधिग्रहण और SCADA सिस्टम तक पहुंच का भी समर्थन करता है। इसके अलावा, SF6 रिंग मेन यूनिट नियंत्रण और सिग्नल ट्रांसमिशन के सामान्य संचालन को सुनिश्चित करने के लिए सहायक बिजली की आपूर्ति भी प्रदान करती है।

2.1 SF6 गैस अछूता s विचगियर s tructure d iagram:

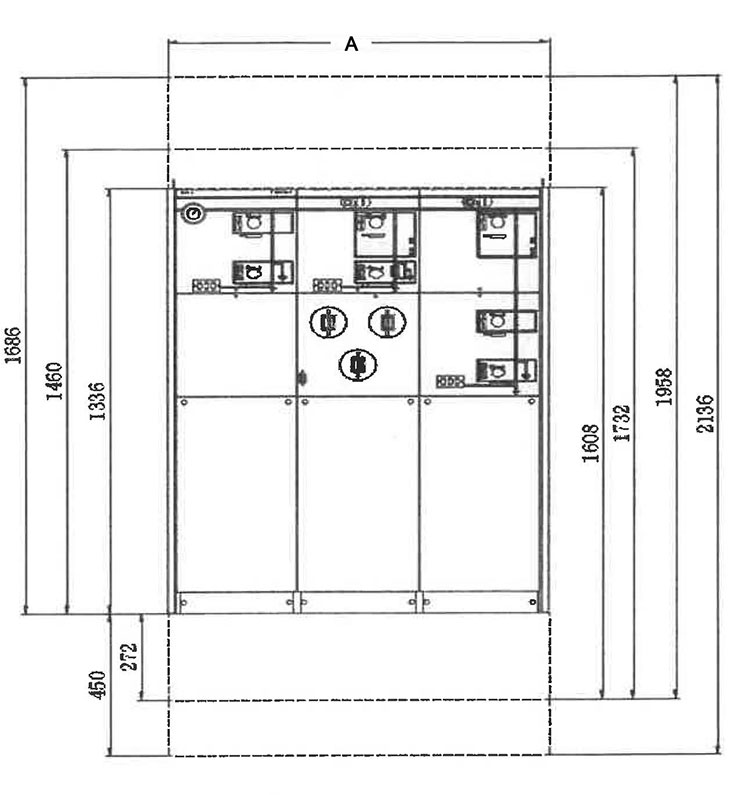

2.2 एसएफ 6 रिंग मेन यूनिट के बाहर के आयाम ：

2.3 मानक एस ऑल्यूशन और ई xtension m odules ：

3. SF6 गैस अछूता स्विचगियर का पैरामीटर
