विद्युत स्विचगियर विद्युत वितरण को कैसे सुरक्षित और प्रबंधित करना आसान बना सकता है?

इलेक्ट्रिकल स्विचगियर कई खरीदारों की अपेक्षा से अधिक महत्वपूर्ण क्यों है?

कई बिजली परियोजनाओं में, विद्युत स्विचगियर सिस्टम का सबसे अधिक दिखाई देने वाला हिस्सा नहीं है। ट्रांसफार्मर, केबल, जनरेटर और बड़े उत्पादन उपकरण पर अक्सर अधिक ध्यान दिया जाता है क्योंकि वे परियोजना के लिए अधिक "केंद्रीय" दिखते हैं। फिर भी जब कोई खराबी आती है, जब सर्किट को अलग करना पड़ता है, या जब रखरखाव कर्मचारियों को सुरक्षित रूप से काम करने की आवश्यकता होती है, तो स्विचगियर साइट पर उपकरण के सबसे महत्वपूर्ण टुकड़ों में से एक बन जाता है।

विद्युत स्विचगियर को विद्युत सर्किट को नियंत्रित करने, सुरक्षा करने और डिस्कनेक्ट करने के लिए डिज़ाइन किया गया है। व्यावहारिक रूप से, यह बिजली व्यवस्था को व्यवस्थित रहने में मदद करता है। यह ऑपरेटरों को बिजली वितरण को प्रबंधनीय वर्गों में विभाजित करने, डाउनस्ट्रीम उपकरणों की सुरक्षा करने और दोषों के प्रभाव को कम करने की अनुमति देता है। उचित स्विचगियर के बिना, एक विद्युत समस्या व्यापक सिस्टम में फैल सकती है, जिससे उत्पादन बंद हो सकता है, सुरक्षा खतरे हो सकते हैं, या महंगे उपकरण क्षतिग्रस्त हो सकते हैं।

खरीदारों के लिए, इलेक्ट्रिकल स्विचगियर का वास्तविक मूल्य धातु कैबिनेट तक ही सीमित नहीं है। मूल्य इस बात से आता है कि कैबिनेट संरचना, सर्किट ब्रेकर, बसबार व्यवस्था, सुरक्षा उपकरण, इनकमिंग और आउटगोइंग फीडर, इंटरलॉकिंग डिज़ाइन और रखरखाव पहुंच वास्तविक परियोजना से मेल खाते हैं या नहीं। एक कैबिनेट जो कागज पर स्वीकार्य लगती है, वह अभी भी समस्याएँ पैदा कर सकती है यदि वह साइट लेआउट, लोड स्थितियों, संचालन आदतों या विस्तार योजना में फिट नहीं बैठती है।

यही कारण है कि अनुभवी खरीदार केवल कीमत ही नहीं पूछते। वे पूछते हैं कि क्या स्विचगियर सही वोल्टेज स्तर, वर्तमान रेटिंग, शॉर्ट-सर्किट क्षमता, स्थापना वातावरण, केबल प्रवेश दिशा, संचालन विधि और निरीक्षण आवश्यकताओं को संभाल सकता है। एक सस्ता कैबिनेट जिसमें डिलीवरी के बाद बार-बार संशोधन की आवश्यकता होती है, सावधानीपूर्वक निर्दिष्ट समाधान की तुलना में कहीं अधिक महंगा हो सकता है।

इलेक्ट्रिकल स्विचगियर चुनने से पहले खरीदारों को आमतौर पर किन समस्याओं का सामना करना पड़ता है?

पहली आम समस्या अधूरी परियोजना जानकारी है। एक खरीदार को पता हो सकता है कि एक कारखाने को कई विद्युत अलमारियाँ की आवश्यकता होती है, लेकिन उनके पास स्पष्ट सिंगल-लाइन आरेख, लोड सूची, लेआउट योजना या फीडर व्यवस्था नहीं हो सकती है। उस स्थिति में, निर्माता के लिए सही कैबिनेट प्रकार, पैनलों की संख्या, घटक कॉन्फ़िगरेशन और सुरक्षा योजना की पुष्टि करना मुश्किल हो जाता है।

दूसरी समस्या विभिन्न स्विचगियर श्रेणियों के बीच भ्रम की है। लो वोल्टेज स्विचगियर, मीडियम वोल्टेज स्विचगियर, गैस इंसुलेटेड स्विचगियर, एयर इंसुलेटेड स्विचगियर, निकासी योग्य कैबिनेट, फिक्स्ड कैबिनेट और वितरण पैनल विनिमेय नाम नहीं हैं। प्रत्येक श्रेणी की अपनी अनुप्रयोग सीमा, संरचनात्मक तर्क, सुरक्षा आवश्यकताएँ और लागत स्तर होता है। गलत प्रकार चुनने से स्थापना, संचालन और रखरखाव प्रभावित हो सकता है।

तीसरी समस्या सीमित साइट स्थान की है। औद्योगिक संयंत्रों, वाणिज्यिक भवनों, कॉम्पैक्ट सबस्टेशनों, खनन क्षेत्रों और उपयोगिता परियोजनाओं में, विद्युत कक्ष पर्याप्त कार्य स्थान प्रदान नहीं कर सकता है। यदि स्विचगियर व्यवस्था पर जल्दी विचार नहीं किया जाता है, तो खरीदार को कैबिनेट की गहराई, फ्रंट ऑपरेशन क्लीयरेंस, रियर मेंटेनेंस एक्सेस, केबल ट्रेंच स्थिति या वेंटिलेशन के साथ समस्याओं का सामना करना पड़ सकता है।

चौथी समस्या भविष्य के रखरखाव की है। कुछ खरीदार प्रारंभिक खरीद लागत पर बहुत अधिक ध्यान केंद्रित करते हैं लेकिन यह भूल जाते हैं कि स्विचगियर कई वर्षों तक सेवा में रहेगा। रखरखाव टीमों को सुरक्षित पहुंच, स्पष्ट लेबलिंग, विश्वसनीय यांत्रिक संचालन, उपयुक्त स्पेयर पार्ट्स और सर्किट को अलग करने का एक आसान तरीका चाहिए। एक कैबिनेट जिसका निरीक्षण करना मुश्किल है, श्रम समय और परिचालन जोखिम को बढ़ा सकता है।

पांचवीं समस्या वाणिज्यिक और तकनीकी टीमों के बीच अस्पष्ट संचार है। क्रय टीम एक साधारण उत्पाद नाम के रूप में "इलेक्ट्रिकल स्विचगियर" मांग सकती है, जबकि इंजीनियरिंग टीम एक बहुत ही विशिष्ट तकनीकी कॉन्फ़िगरेशन की अपेक्षा करती है। यदि ये दोनों पक्ष संरेखित नहीं होते हैं, तो आदेश छिपी हुई अनिश्चितता के साथ आगे बढ़ सकता है। यहीं पर सावधानीपूर्वक तकनीकी पुष्टि आवश्यक हो जाती है।

विद्युत स्विचगियर विद्युत वितरण प्रणाली की सुरक्षा कैसे करता है?

विद्युत स्विचगियर एक संगठित असेंबली में स्विचिंग, अलगाव, सुरक्षा, माप और नियंत्रण कार्यों को जोड़कर बिजली वितरण प्रणाली की सुरक्षा करता है। जब सिस्टम सामान्य रूप से संचालित होता है, तो स्विचगियर विभिन्न भारों पर बिजली वितरित करता है। जब असामान्य स्थितियाँ उत्पन्न होती हैं, तो सुरक्षात्मक उपकरण दोषपूर्ण सर्किट को डिस्कनेक्ट करने में मदद करते हैं और व्यापक सिस्टम क्षति की संभावना को कम करते हैं।

एक मध्यम वोल्टेज प्रणाली में, स्विचगियर में वैक्यूम सर्किट ब्रेकर, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, सुरक्षा रिले, बसबार, अर्थिंग स्विच और मैकेनिकल इंटरलॉक शामिल हो सकते हैं। ये घटक दोषों का पता लगाने और उन्हें अलग करने के लिए एक साथ काम करते हैं। उदाहरण के लिए, यदि एक आउटगोइंग फीडर शॉर्ट सर्किट का अनुभव करता है, तो सुरक्षा प्रणाली को तुरंत प्रतिक्रिया देनी चाहिए और गलती से अधिक गंभीर क्षति होने से पहले सर्किट ब्रेकर को खोलना चाहिए।

कम वोल्टेज प्रणाली में, विद्युत स्विचगियर मोटर, प्रकाश व्यवस्था, उत्पादन लाइनों, एचवीएसी सिस्टम, पंप और सहायक उपकरणों को बिजली वितरित कर सकता है। डिज़ाइन के आधार पर, यह स्थिर या निकासी योग्य इकाइयों का उपयोग कर सकता है। निकासी योग्य संरचनाएं निरीक्षण और प्रतिस्थापन को अधिक सुविधाजनक बना सकती हैं क्योंकि व्यक्तिगत कार्यात्मक इकाइयों को अन्य सर्किटों में कम गड़बड़ी के साथ अलग या हटाया जा सकता है।

सुरक्षा केवल विद्युत रेटिंग के बारे में नहीं है। यह संरचना पर भी निर्भर करता है। अच्छा स्विचगियर डिज़ाइन आंतरिक पृथक्करण, ग्राउंडिंग निरंतरता, दरवाज़े के इंटरलॉक, ऑपरेटिंग हैंडल, केबल डिब्बे, वेंटिलेशन, इन्सुलेशन दूरी और स्पष्ट दृश्य संकेत पर विचार करता है। ये विवरण ऑपरेटरों को कैबिनेट की स्थिति को समझने और असुरक्षित संचालन को कम करने में मदद करते हैं।

सबसे अच्छा परिणाम केवल यह नहीं है कि कैबिनेट फ़ैक्टरी निरीक्षण पास कर लेती है। बेहतर परिणाम यह है कि स्थापना के बाद स्विचगियर समझने योग्य, सेवा योग्य और स्थिर रहता है। ऑपरेटरों को पता होना चाहिए कि प्रत्येक फीडर क्या नियंत्रित करता है, सर्किट को कैसे अलग करना है, मुख्य भागों का निरीक्षण कहाँ करना है, और रखरखाव से पहले किन प्रक्रियाओं का पालन करना चाहिए।

ऑर्डर देने से पहले किन कारकों की जाँच की जानी चाहिए?

इलेक्ट्रिकल स्विचगियर ऑर्डर करने से पहले, खरीदारों को धीमी गति से काम करना चाहिए और कई व्यावहारिक विवरणों की पुष्टि करनी चाहिए। इस चरण में जल्दबाजी करने से अक्सर चित्रों को बार-बार संशोधित करना पड़ता है, जिससे उत्पादन और स्थापना में देरी होती है।

• वोल्टेज स्तर:पुष्टि करें कि क्या प्रोजेक्ट को कम वोल्टेज या मध्यम वोल्टेज स्विचगियर की आवश्यकता है, और रेटेड वोल्टेज की सावधानीपूर्वक जांच करें।
• वर्तमान मूल्यांकित:इनकमिंग और आउटगोइंग सर्किट के लिए अपेक्षित लोड करंट की समीक्षा करें, न केवल वर्तमान स्थिति बल्कि संभावित भविष्य के विस्तार की भी।
• शॉर्ट-सर्किट झेलने की क्षमता:स्विचगियर को बिजली प्रणाली के दोष स्तर से मेल खाना चाहिए।
• कैबिनेट संरचना:तय करें कि क्या स्थिर, निकासी योग्य, इनडोर, आउटडोर, कॉम्पैक्ट या अनुकूलित संरचनाएं अधिक उपयुक्त हैं।
• घटक विन्यास:सर्किट ब्रेकर, रिले, मीटर, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, सर्ज प्रोटेक्शन और अन्य उपकरणों की पुष्टि करें।
• केबल प्रवेश और निकास:जांचें कि क्या साइट को शीर्ष प्रविष्टि, निचली प्रविष्टि, फ्रंट एक्सेस या रियर एक्सेस की आवश्यकता है।
• स्थापना वातावरण:ऊंचाई, आर्द्रता, धूल, तापमान, संक्षारण जोखिम और वेंटिलेशन पर विचार करें।
• रखरखाव पहुंच:सुनिश्चित करें कि ऑपरेटर स्थापना के बाद कैबिनेट का सुरक्षित रूप से निरीक्षण और सेवा कर सकते हैं।
• ड्राइंग की पुष्टि:जब भी संभव हो एकल-पंक्ति आरेख, लेआउट चित्र और लोड सूचियां तैयार करें।
• परीक्षण और दस्तावेज़ीकरण:परियोजना स्वीकृति के लिए आवश्यक फ़ैक्टरी निरीक्षण रिकॉर्ड, चित्र, मैनुअल और तकनीकी दस्तावेज़ मांगें।

कई खरीदारों के लिए, सबसे कठिन हिस्सा यह नहीं जानना है कि निर्माता को किस जानकारी की आवश्यकता है। एक पेशेवर आपूर्तिकर्ता को केवल एक उत्तम तकनीकी फ़ाइल की प्रतीक्षा करने के बजाय प्रश्नों को व्यवस्थित करने में मदद करनी चाहिए। यह अंतरराष्ट्रीय परियोजनाओं के लिए विशेष रूप से महत्वपूर्ण है जहां इंजीनियरिंग मानक, काम करने की आदतें और साइट की स्थितियां एक बाजार से दूसरे बाजार में भिन्न हो सकती हैं।

विद्युत स्विचगियर चयन तालिका

परियोजना योजना के दौरान खरीदार जोखिम कैसे कम कर सकते हैं?

अच्छे विद्युत स्विचगियर की खरीदारी कोटेशन से पहले शुरू हो जाती है। खरीदार प्रारंभिक संचार चरण को एक साधारण मूल्य अनुरोध के बजाय इंजीनियरिंग पुष्टिकरण प्रक्रिया के रूप में मानकर जोखिम को कम कर सकते हैं।

एक उपयोगी पहला कदम एकल-पंक्ति आरेख एकत्र करना है। यह चित्र दिखाता है कि सिस्टम के माध्यम से बिजली कैसे प्रवाहित होती है और निर्माता को इनकमिंग फीडर, आउटगोइंग फीडर, बस कप्लर्स, मीटरिंग पॉइंट, सुरक्षा फ़ंक्शन और लोड वितरण को समझने में मदद मिलती है। यदि एकल-पंक्ति आरेख गायब है, तो आपूर्तिकर्ता अभी भी सामान्य सलाह दे सकता है, लेकिन उद्धरण कम सटीक होगा।

दूसरा चरण साइट लेआउट को स्पष्ट करना है। विद्युत कक्ष हमेशा आसान स्थापना के लिए पर्याप्त जगह के साथ डिज़ाइन नहीं किए जाते हैं। कैबिनेट की चौड़ाई, गहराई, ऊंचाई, ऑपरेटिंग क्लीयरेंस, रियर एक्सेस, केबल एंट्री और दरवाजा खोलने की दिशा की जल्दी जांच की जानी चाहिए। तकनीकी रूप से सही कैबिनेट अगर कमरे में फिट न हो तो भी परेशानी पैदा कर सकती है।

तीसरा चरण ऑपरेटिंग वातावरण की पुष्टि करना है। एक साफ इनडोर कमरे में स्थापित विद्युत स्विचगियर की खनन क्षेत्रों, तटीय क्षेत्रों, आर्द्र वातावरण, फोटोवोल्टिक सबस्टेशन, या भारी धूल वाली बुनियादी ढांचा परियोजनाओं में उपयोग किए जाने वाले उपकरणों से अलग आवश्यकताएं होती हैं। पर्यावरणीय विवरण बाड़े की सुरक्षा, वेंटिलेशन, संघनन-विरोधी उपायों और सामग्री चयन को प्रभावित करते हैं।

चौथा चरण अधूरे उद्धरणों की तुलना करने से बचना है। यदि एक उद्धरण में प्रीमियम घटक, परीक्षण, चित्र और अनुकूलन शामिल हैं, जबकि दूसरे में केवल एक बुनियादी कैबिनेट शामिल है, तो कम कीमत बेहतर मूल्य का प्रतिनिधित्व नहीं कर सकती है। खरीद टीमों को आपूर्तिकर्ताओं से कॉन्फ़िगरेशन को स्पष्ट रूप से सूचीबद्ध करने के लिए कहना चाहिए ताकि तुलना निष्पक्ष हो सके।

पाँचवाँ चरण ड्राइंग समीक्षा के लिए समय आरक्षित करना है। विद्युत स्विचगियर अक्सर ट्रांसफार्मर, सबस्टेशन, केबल, नियंत्रण प्रणाली और डाउनस्ट्रीम उपकरण से जुड़ा होता है। उत्पादन शुरू होने से पहले एक छोटी समीक्षा अवधि महंगी गलतियों को रोक सकती है। कई परियोजनाओं में, सावधानीपूर्वक ड्राइंग अनुमोदन, सुचारू स्थापना और बार-बार साइट पर समायोजन के बीच का अंतर है।

विद्युत स्विचगियर का निरीक्षण और रखरखाव क्या आसान बनाता है?

रखरखाव-अनुकूल विद्युत स्विचगियर दुर्घटना से नहीं बनता है। यह कैबिनेट डिजाइन, घटक व्यवस्था, लेबलिंग, दस्तावेज़ीकरण और पहुंच योजना से आता है। उपयोगकर्ताओं के लिए, यह मायने रखता है क्योंकि स्विचगियर एक बार की खरीदारी नहीं है। यह वह उपकरण है जिसे वर्षों के संचालन, निरीक्षण, समस्या निवारण और संभावित विस्तार के माध्यम से साइट की सेवा करनी चाहिए।

स्पष्ट कम्पार्टमेंट डिज़ाइन एक महत्वपूर्ण कारक है। जब कार्यात्मक क्षेत्र अच्छी तरह से व्यवस्थित होते हैं, तो रखरखाव कर्मचारी बसबार क्षेत्र, केबल क्षेत्र, सर्किट ब्रेकर क्षेत्र, नियंत्रण क्षेत्र और मीटरिंग क्षेत्र को अधिक आसानी से पहचान सकते हैं। इससे निरीक्षण के दौरान भ्रम कम हो जाता है और तकनीशियनों को सुरक्षित प्रक्रियाओं का पालन करने में मदद मिलती है।

विश्वसनीय यांत्रिक संचालन एक अन्य कारक है। दरवाजे, हैंडल, इंटरलॉक, शटर, निकासी योग्य इकाइयां और ग्राउंडिंग तंत्र सुचारू रूप से काम करना चाहिए। एक कैबिनेट जिसे फ़ैक्टरी निरीक्षण के दौरान संचालित करना मुश्किल लगता है, वर्षों की सेवा के बाद और भी अधिक परेशानी भरा हो सकता है। खरीदारों को केवल बाहरी स्वरूप का आकलन करने के बजाय इन विवरणों पर ध्यान देना चाहिए।

दस्तावेज़ीकरण भी मायने रखता है. चित्र, वायरिंग आरेख, ऑपरेटिंग मैनुअल, घटक सूचियां और निरीक्षण रिकॉर्ड उपयोगकर्ता को डिलीवरी के बाद सिस्टम को समझने में मदद करते हैं। यह विशेष रूप से तब मूल्यवान होता है जब प्रोजेक्ट टीम बदलती है या जब स्थानीय रखरखाव कर्मचारियों को वर्षों बाद सिस्टम का समस्या निवारण करने की आवश्यकता होती है।

स्पेयर पार्ट्स योजना को नजरअंदाज नहीं किया जाना चाहिए। महत्वपूर्ण बिजली प्रणालियों के लिए, खरीदारों को अतिरिक्त सर्किट ब्रेकर, नियंत्रण घटकों, संकेतक लैंप, फ़्यूज़, मीटर, या अन्य अक्सर सेवित भागों की आवश्यकता हो सकती है। एक निर्माता जो इन विकल्पों को स्पष्ट रूप से समझा सकता है वह खरीदार को वास्तविक परिचालन स्थितियों के लिए तैयार करने में मदद करता है, न कि केवल पहले स्थापना दिवस के लिए।

एक निर्माता बेहतर क्रय निर्णयों का समर्थन कैसे कर सकता है?

एक अच्छे इलेक्ट्रिकल स्विचगियर निर्माता को अलमारियाँ असेंबल करने के अलावा और भी बहुत कुछ करना चाहिए। निर्माता को खरीदारों को परियोजना की आवश्यकताओं को स्पष्ट तकनीकी समाधान में बदलने में मदद करनी चाहिए। इसमें सही प्रश्न पूछना, चित्रों की समीक्षा करना, कैबिनेट के अंतरों को समझाना, घटक विकल्पों की जांच करना और खरीदार को यह समझने में मदद करना शामिल है कि प्रत्येक निर्णय सुरक्षा, लागत, स्थापना और रखरखाव को कैसे प्रभावित करता है।

कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कंपनी लिमिटेड स्विचगियर, सबस्टेशन, ट्रांसफार्मर और संबंधित बिजली वितरण उत्पादों जैसे विद्युत उपकरणों के निर्माण में शामिल है। जिन खरीदारों को इलेक्ट्रिकल स्विचगियर की आवश्यकता है, उनके लिए विनिर्माण-उन्मुख टीम के साथ काम करने का मूल्य यह है कि तकनीकी संचार को उत्पादन वास्तविकता के साथ अधिक सीधे जोड़ा जा सकता है।

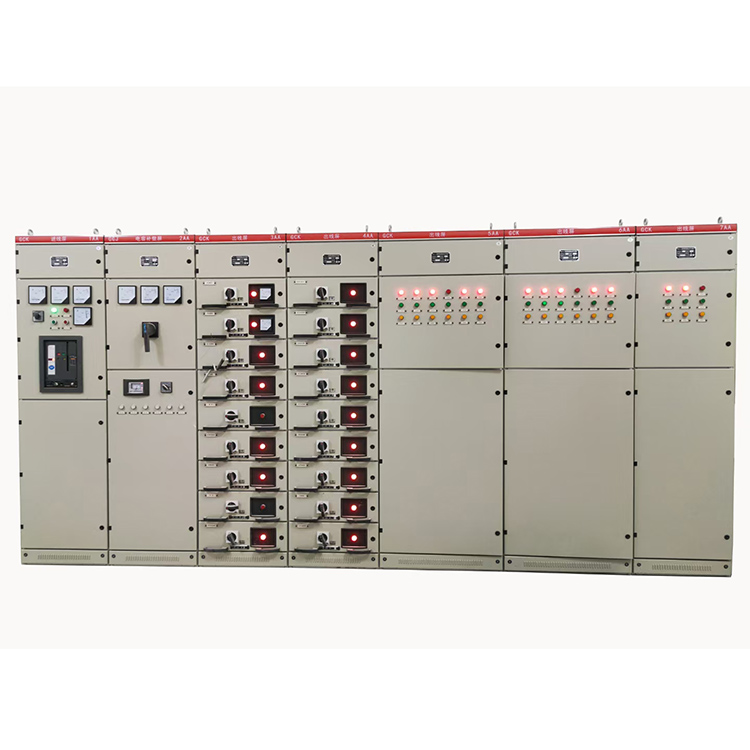

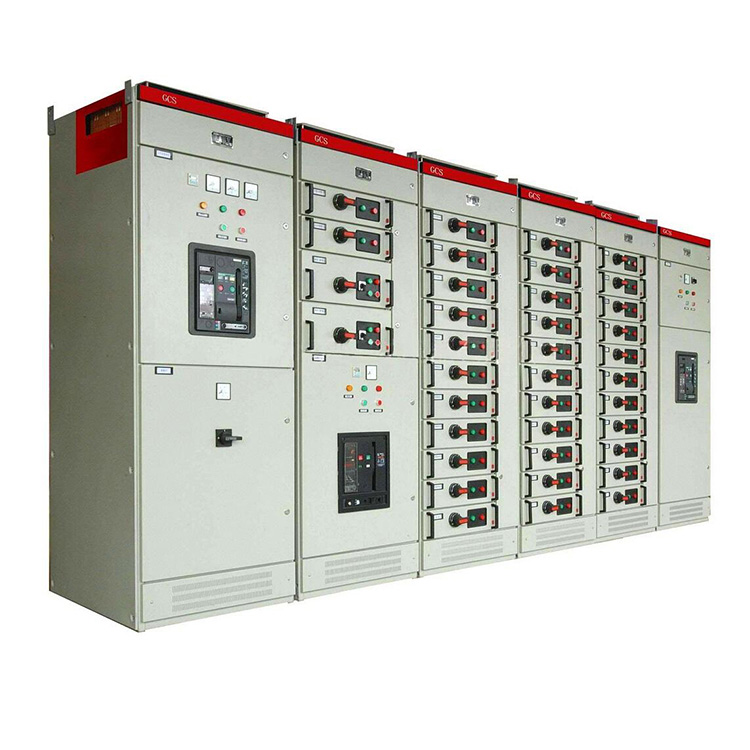

उदाहरण के लिए, जब किसी खरीदार को कॉम्पैक्ट सबस्टेशन के लिए कम वोल्टेज स्विचगियर की आवश्यकता होती है, तो चर्चा कैबिनेट के नाम पर नहीं रुकनी चाहिए। निर्माता को यह पुष्टि करनी चाहिए कि क्या परियोजना को जीजीडी, जीसीके, जीसीएस, एमएनएस, या किसी अन्य उपयुक्त संरचना की आवश्यकता है। जब किसी खरीदार को मध्यम वोल्टेज स्विचगियर की आवश्यकता होती है, तो निर्माता को वोल्टेज स्तर, सर्किट ब्रेकर कॉन्फ़िगरेशन, सुरक्षा रिले आवश्यकताओं और केबल व्यवस्था की समीक्षा में मदद करनी चाहिए।

एक अन्य लाभ अनुकूलन है. कई परियोजनाएँ पूरी तरह से मानक कैबिनेट पर भरोसा नहीं कर सकती हैं। साइट को विशेष आयाम, विशिष्ट घटक ब्रांड, असामान्य केबल प्रविष्टि, अतिरिक्त मीटरिंग, आरक्षित विस्तार स्थान या इनकमिंग और आउटगोइंग फीडर की एक विशेष व्यवस्था की आवश्यकता हो सकती है। एक सक्षम निर्माता इन विवरणों की समीक्षा कर सकता है और अधिक व्यावहारिक प्रस्ताव प्रदान कर सकता है।

सबसे मजबूत आपूर्तिकर्ता संबंध स्पष्ट जानकारी पर निर्मित होता है। खरीदारों को चित्र और परियोजना की स्थिति साझा करने के लिए तैयार रहना चाहिए, जबकि निर्माता को व्यवस्थित प्रश्नों और यथार्थवादी सुझावों के साथ जवाब देना चाहिए। यह दो-तरफ़ा संचार छिपे हुए जोखिम को कम करने में मदद करता है और खरीदारी प्रक्रिया को शांत, तेज़ और अधिक विश्वसनीय बनाता है।
