जीसीएस लो वोल्टेज स्विचगियर आधुनिक विद्युत वितरण प्रणालियों के लिए एक स्मार्ट विकल्प क्यों बन रहा है?

अमूर्त:विश्वसनीय कम-वोल्टेज बिजली वितरण के लिए केवल विद्युत उपकरण जोड़ने से कहीं अधिक की आवश्यकता होती है। इसके लिए एक स्विचगियर प्रणाली की आवश्यकता होती है जो सर्किट को व्यवस्थित कर सके, परिचालन सुरक्षा में सुधार कर सके, रखरखाव को सरल बना सके और बढ़ती जटिल स्वचालन आवश्यकताओं का समर्थन कर सके।CONSO·CN जीसीएस लो वोल्टेज स्विचगियरमॉड्यूलर कार्यात्मक इकाइयों, व्यावहारिक दराज तंत्र, कंपार्टमेंटलाइज्ड निर्माण और लचीले केबल कनेक्शन के आसपास डिज़ाइन किया गया है। यह लेख इंजीनियरों, ठेकेदारों, वितरकों और औद्योगिक बिजली-प्रणाली खरीदारों के लिए इसकी संरचना, प्रमुख तकनीकी विशेषताओं, अनुप्रयोगों, लाभों और महत्वपूर्ण चयन विचारों की व्याख्या करता है।

विषयसूची

• जीसीएस लो वोल्टेज स्विचगियर क्या है?
• जीसीएस स्विचगियर की मुख्य संरचनात्मक विशेषताएं क्या हैं?
• बिजली वितरण के लिए जीसीएस लो वोल्टेज स्विचगियर क्यों चुनें?
• जीसीएस की तुलना जीसीके लो वोल्टेज स्विचगियर से कैसे की जाती है?
• जीसीएस लो वोल्टेज स्विचगियर का उपयोग कहाँ किया जाता है?
• खरीदारों को जीसीएस लो वोल्टेज स्विचगियर का चयन कैसे करना चाहिए?
• निर्माता की क्षमता क्यों मायने रखती है?
• जीसीएस लो वोल्टेज स्विचगियर के बारे में अक्सर पूछे जाने वाले प्रश्न

जीसीएस लो वोल्टेज स्विचगियर क्या है?

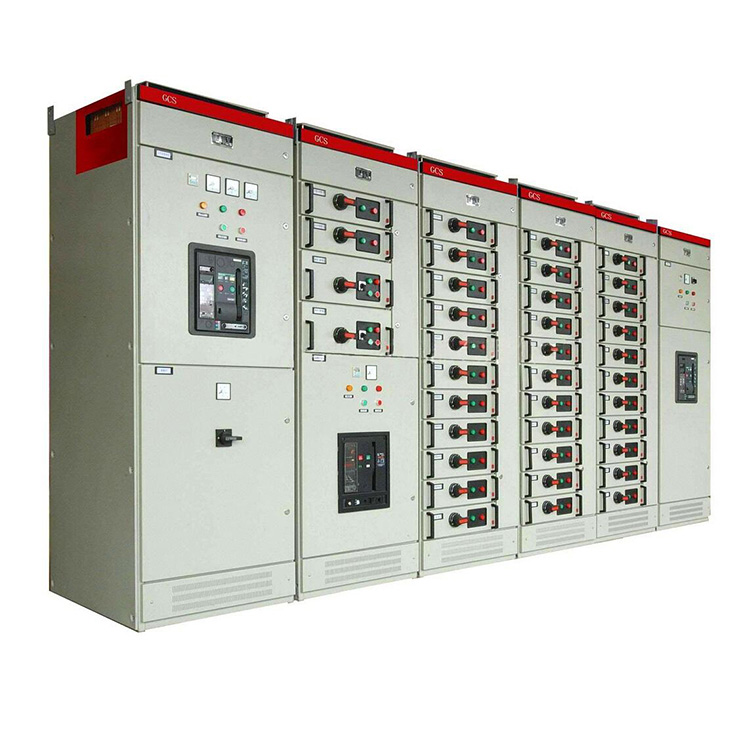

जीसीएस लो वोल्टेज स्विचगियर एक मॉड्यूलर लो-वोल्टेज बिजली वितरण और नियंत्रण समाधान है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कई सर्किट, मोटर-नियंत्रण फ़ंक्शन, स्वचालन इंटरफेस और रखरखाव पहुंच को एक कॉम्पैक्ट विद्युत असेंबली के भीतर व्यवस्थित किया जाना चाहिए।

पारंपरिक लो-वोल्टेज स्विचगियर कॉन्फ़िगरेशन की तुलना में, जीसीएस उपकरण मॉड्यूलर कार्यात्मक इकाइयों और व्यावहारिक निष्कर्षण और प्रणोदन तंत्र पर अधिक जोर देता है। CONSO·CN की उत्पाद जानकारी के अनुसार, इसका GCS समाधान ग्राहक के सिंगल-लाइन आरेख, लेआउट योजना और क्रय सूची के अनुसार निर्मित किया जा सकता है, जिससे अंतिम कॉन्फ़िगरेशन वास्तविक वितरण प्रणाली के साथ बेहतर अनुरूप हो सकता है।

डिज़ाइन विशेष रूप से तब उपयोगी होता है जब किसी प्रोजेक्ट के लिए एकाधिक आउटगोइंग फीडर और स्वतंत्र कार्यात्मक इकाइयों की आवश्यकता होती है। पूरे कैबिनेट को एक विद्युत स्थान के रूप में मानने के बजाय, जीसीएस निर्माण उपकरण को कार्यात्मक वर्गों में विभाजित करता है, जिससे ऑपरेटरों को व्यक्तिगत सर्किट को अलग करने और स्थानीय गलती के संभावित प्रभाव को सीमित करने में मदद मिलती है।

जीसीएस स्विचगियर की मुख्य संरचनात्मक विशेषताएं क्या हैं?

जीसीएस प्रणाली की प्रभावशीलता इसके विद्युत घटकों, बसबार व्यवस्था, कार्यात्मक डिब्बों, केबल डिब्बों और निकासी योग्य इकाइयों के बीच संबंधों से आती है। जीसीएस समाधान का मूल्यांकन करते समय कई संरचनात्मक विशेषताएं विशेष रूप से महत्वपूर्ण होती हैं।

मॉड्यूलर कार्यात्मक इकाइयाँ

मॉड्यूलर निर्माण वास्तविक वितरण आवश्यकताओं के अनुसार विभिन्न सर्किटों को कॉन्फ़िगर करना संभव बनाता है। यह औद्योगिक सुविधाओं के लिए मूल्यवान है जहां फीडर, मोटर-नियंत्रण सर्किट, स्वचालन उपकरण और सहायक भार को विभिन्न विद्युत विन्यास की आवश्यकता हो सकती है।

अलग-अलग कार्यात्मक डिब्बे

कार्यात्मक इकाइयाँ और डिब्बे स्पष्ट पृथक्करण के साथ डिज़ाइन किए गए हैं। यह व्यवस्था किसी दोष के प्रभाव को एक छोटे क्षेत्र तक सीमित करने में मदद कर सकती है और रखरखाव कर्मियों को अन्य सर्किटों को अनावश्यक रूप से परेशान किए बिना व्यक्तिगत अनुभागों पर काम करने की अनुमति देती है।

तीन-बसबार क्षैतिज व्यवस्था

CONSO·CN की उत्पाद जानकारी गतिशील और थर्मल स्थिरता प्रदान करने के उद्देश्य से तीन-बस क्षैतिज व्यवस्था निर्दिष्ट करती है। उल्लिखित डिज़ाइन लागू कॉन्फ़िगरेशन और शर्तों के आधार पर 80/176 kA तक शॉर्ट-सर्किट करंट के प्रभाव का सामना कर सकता है।

उच्च सर्किट घनत्व

निर्माता की प्रकाशित उत्पाद जानकारी के अनुसार एक एकल एमसीसी कैबिनेट 22 सर्किट तक को समायोजित कर सकता है। यह कॉन्फ़िगरेशन बिजली उत्पादन, पेट्रोकेमिकल, औद्योगिक स्वचालन और बड़ी संख्या में विद्युत भार वाली अन्य सुविधाओं के लिए उपयोगी हो सकता है।

प्रैक्टिकल केबल कम्पार्टमेंट

बाहरी केबल कनेक्शन को एक समर्पित केबल डिब्बे के भीतर व्यवस्थित किया जाता है, जिसमें कॉन्फ़िगरेशन के आधार पर विभिन्न दिशाओं से केबल प्रवेश और निकास संभव होता है। शून्य-अनुक्रम वर्तमान ट्रांसफार्मर को आसान स्थापना और रखरखाव का समर्थन करते हुए, केबल डिब्बे में भी रखा जा सकता है।

व्यापक माध्यमिक कनेक्शन

जीसीएस ड्रॉअर इकाइयां कई माध्यमिक प्लग-इन संपर्क प्रदान कर सकती हैं। CONSO·CN बताता है कि 1 इकाई और उससे ऊपर की इकाइयों में 32 जोड़े हो सकते हैं, जबकि अर्ध-इकाई विन्यास में 20 जोड़े हो सकते हैं। यह क्षमता कंप्यूटर इंटरफेस, स्वचालित-नियंत्रण सर्किट और अन्य माध्यमिक-नियंत्रण आवश्यकताओं का समर्थन करती है।

बिजली वितरण के लिए जीसीएस लो वोल्टेज स्विचगियर क्यों चुनें?

औद्योगिक विद्युत प्रणालियों के लिए, स्विचगियर चयन न केवल प्रारंभिक स्थापना को प्रभावित करता है बल्कि संचालन, समस्या निवारण, विस्तार और रखरखाव को भी प्रभावित करता है। जीसीएस तकनीक कई व्यावहारिक लाभ प्रदान करती है।

एक अन्य महत्वपूर्ण लाभ डिज़ाइन लचीलापन है। जीसीएस स्विचगियर को आवश्यक रूप से सामान्य ऑफ-द-शेल्फ कैबिनेट के रूप में नहीं चुना गया है। एक पेशेवर निर्माता विद्युत चित्र, उपकरण लेआउट और क्रय आवश्यकताओं के अनुसार उपकरण को कॉन्फ़िगर कर सकता है। यह दृष्टिकोण उन परियोजनाओं के लिए विशेष रूप से मूल्यवान है जहां लोड वितरण और कैबिनेट कॉन्फ़िगरेशन मानक व्यवस्था से भिन्न हैं।

जीसीएस की तुलना जीसीके लो वोल्टेज स्विचगियर से कैसे की जाती है?

जीसीएस और जीसीके दोनों का उपयोग कम वोल्टेज वितरण प्रणालियों में किया जाता है, लेकिन उनके संरचनात्मक दृष्टिकोण समान नहीं हैं। CONSO·CN अपने GCK लो-वोल्टेज स्विचगियर की तुलना में GCS को एक उन्नत प्रकार के रूप में वर्णित करता है, जो इसकी अधिक मॉड्यूलरिटी और अधिक व्यावहारिक निष्कर्षण और प्रणोदन व्यवस्था पर प्रकाश डालता है।

सही विकल्प अंततः केवल एक मॉडल चुनने के बजाय सिस्टम वोल्टेज, करंट, शॉर्ट-सर्किट आवश्यकताओं, सर्किट मात्रा, कैबिनेट आयाम, नियंत्रण वास्तुकला, रखरखाव रणनीति और लागू मानकों पर आधारित होना चाहिए क्योंकि यह अधिक उन्नत प्रतीत होता है।

जीसीएस लो वोल्टेज स्विचगियर का उपयोग कहाँ किया जाता है?

जीसीएस सिस्टम औद्योगिक और बुनियादी ढांचे के बिजली-वितरण वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं। उनका मॉड्यूलर आर्किटेक्चर विशेष रूप से मूल्यवान होता है जब किसी प्रोजेक्ट में कई आउटगोइंग सर्किट होते हैं या ऑटोमेशन सिस्टम के साथ एकीकरण की आवश्यकता होती है।

• विद्युत उत्पादन:बड़ी उत्पादन इकाइयों से जुड़ी वितरण और मोटर-नियंत्रण आवश्यकताओं का समर्थन करता है।
• पेट्रोकेमिकल सुविधाएं:उपयोगी जहां कई मोटरों, पंपों, नियंत्रण प्रणालियों और सहायक भारों को व्यवस्थित वितरण की आवश्यकता होती है।
• औद्योगिक विनिर्माण:कई उत्पादन लाइनों और विद्युत चालित मशीनरी का प्रबंधन करने में मदद करता है।
• वाणिज्यिक और बुनियादी सुविधाएं:केंद्रीकृत निम्न-वोल्टेज वितरण प्रणालियों के लिए कॉन्फ़िगर किया जा सकता है।
• स्वचालन प्रणाली:एकाधिक माध्यमिक संपर्क कंप्यूटर इंटरफेस और स्वचालित-नियंत्रण सर्किट का समर्थन कर सकते हैं।
• बड़ी विद्युत वितरण परियोजनाएँ:मॉड्यूलर कैबिनेट को प्रोजेक्ट के सिंगल-लाइन आरेख और उपकरण लेआउट के अनुसार कॉन्फ़िगर किया जा सकता है।

बड़ी सुविधाओं के लिए, एक समन्वित स्विचगियर लाइनअप के भीतर कई फीडरों को व्यवस्थित करने की क्षमता वितरण वास्तुकला की समग्र रखरखाव में सुधार कर सकती है।

खरीदारों को जीसीएस लो वोल्टेज स्विचगियर का चयन कैसे करना चाहिए?

जीसीएस कैबिनेट की खरीदारी कैबिनेट के बजाय विद्युत प्रणाली से शुरू होनी चाहिए। एक योग्य आपूर्तिकर्ता को उचित कॉन्फ़िगरेशन निर्धारित करने के लिए पर्याप्त तकनीकी जानकारी प्राप्त करनी चाहिए।

1. विद्युत मापदंडों की पुष्टि करें.रेटेड वोल्टेज, रेटेड करंट, आवृत्ति, शॉर्ट-सर्किट आवश्यकताओं और अन्य परियोजना-विशिष्ट मापदंडों को परिभाषित करें।
2. एकल-पंक्ति आरेख तैयार करें।यह आपूर्तिकर्ता को इनकमिंग और आउटगोइंग सर्किट की स्पष्ट समझ प्रदान करता है।
3. सर्किट मात्रा निर्धारित करें.फीडर, मोटर-नियंत्रण सर्किट, सहायक सर्किट और भविष्य की विस्तार आवश्यकताओं पर विचार करें।
4. भौतिक लेआउट का मूल्यांकन करें.कैबिनेट आयाम, केबल दिशा, स्थापना स्थान और रखरखाव मंजूरी पर विचार किया जाना चाहिए।
5. नियंत्रण आवश्यकताएँ निर्दिष्ट करें.उत्पादन से पहले स्वचालन, निगरानी, ​​कंप्यूटर इंटरफेस और माध्यमिक सर्किट को परिभाषित किया जाना चाहिए।
6. सुरक्षा समन्वय की जाँच करें.सर्किट ब्रेकर और करंट-सीमित घटकों का चयन वास्तविक वितरण प्रणाली के अनुसार किया जाना चाहिए।
7. परीक्षण और दस्तावेज़ीकरण की समीक्षा करें.खरीदारों को उचित तकनीकी चित्र, परीक्षण दस्तावेज़, घटक सूची और परिचालन जानकारी का अनुरोध करना चाहिए।

अनुकूलित परियोजनाओं के लिए, आपूर्तिकर्ता को संपूर्ण सिंगल-लाइन ड्राइंग, लेआउट योजना और क्रय सूची प्रदान करने से संचार में काफी सुधार हो सकता है और कॉन्फ़िगरेशन त्रुटियां कम हो सकती हैं। CONSO·CN विशेष रूप से इन दस्तावेजों को अपनी जीसीएस उत्पादन प्रक्रिया के हिस्से के रूप में पहचानता है।

निर्माता की क्षमता क्यों मायने रखती है?

एक लो-वोल्टेज स्विचगियर कैबिनेट एक साधारण धातु के बाड़े के बजाय एक समन्वित विद्युत असेंबली है। बसबार निर्माण, वायरिंग, कार्यात्मक-इकाई असेंबली, घटक चयन, यांत्रिक संरेखण और परीक्षण की गुणवत्ता सभी अंतिम प्रणाली की विश्वसनीयता को प्रभावित कर सकते हैं।

चीन जीसीएस लो वोल्टेज स्विचगियर निर्माता या आपूर्तिकर्ता का चयन करते समय, खरीदारों को कीमत से अधिक का मूल्यांकन करना चाहिए। प्रमुख कारकों में शामिल हैं:

• लो-वोल्टेज स्विचगियर निर्माण में अनुभव
• एकल-पंक्ति आरेखों और प्रोजेक्ट रेखाचित्रों की व्याख्या करने की क्षमता
• अनुकूलन और इंजीनियरिंग क्षमताएं
• असेंबली के दौरान गुणवत्ता-नियंत्रण प्रक्रियाएं
• फैक्टरी परीक्षण और निरीक्षण क्षमता
• तकनीकी दस्तावेज की उपलब्धता
• बिक्री के बाद तकनीकी सहायता
• व्यापक वितरण प्रणाली के साथ स्विचगियर का समन्वय करने की क्षमता

CONSO·CN जीसीएस को जीसीके, एमएनएस और जीजीडी समाधानों के साथ अपने व्यापक लो-वोल्टेज स्विचगियर पोर्टफोलियो के हिस्से के रूप में प्रस्तुत करता है। इसकी उत्पाद जानकारी ग्राहक चित्र और वितरण आवश्यकताओं के आधार पर अनुकूलित उत्पादन पर भी जोर देती है।

आपूर्तिकर्ताओं की तुलना करने वाले खरीदारों के लिए, कम वोल्टेज स्विचगियर उत्पाद श्रृंखला यह निर्धारित करते समय उपयोगी संदर्भ प्रदान कर सकती है कि किसी विशेष परियोजना के लिए कौन सा कैबिनेट आर्किटेक्चर सबसे उपयुक्त है।

जीसीएस लो वोल्टेज स्विचगियर के बारे में अक्सर पूछे जाने वाले प्रश्न

जीसीएस लो वोल्टेज स्विचगियर का मुख्य उद्देश्य क्या है?

इसका प्राथमिक उद्देश्य कम वोल्टेज वाले विद्युत सर्किटों का वितरण, नियंत्रण, सुरक्षा और प्रबंधन करना है। इसका मॉड्यूलर आर्किटेक्चर कई फीडर, कार्यात्मक इकाइयों और स्वचालन इंटरफेस की आवश्यकता वाले सिस्टम के लिए विशेष रूप से उपयुक्त है।

जीसीएस को पारंपरिक लो-वोल्टेज स्विचगियर से क्या अलग बनाता है?

जीसीएस मॉड्यूलर कार्यात्मक इकाइयों, निकासी योग्य दराज तंत्र, कंपार्टमेंटलाइज्ड निर्माण, लचीली केबल व्यवस्था और व्यापक माध्यमिक प्लग-इन कनेक्शन पर जोर देता है। ये सुविधाएँ जटिल वितरण प्रणालियों को कॉन्फ़िगर करना और बनाए रखना आसान बना सकती हैं।

क्या जीसीएस स्विचगियर को अनुकूलित किया जा सकता है?

हाँ। CONSO·CN के अनुसार, GCS स्विचगियर का उत्पादन ग्राहक की सिंगल-लाइन ड्राइंग, लेआउट योजना और क्रय सूची के अनुसार किया जा सकता है।

एक एमसीसी कैबिनेट कितने सर्किट को समायोजित कर सकता है?

निर्माता की प्रकाशित जानकारी में कहा गया है कि एक एकल एमसीसी कैबिनेट 22 सर्किट तक को समायोजित कर सकता है। विशिष्ट विद्युत विन्यास और कैबिनेट व्यवस्था के अनुसार वास्तविक क्षमता की पुष्टि की जानी चाहिए।

क्या जीसीएस स्वचालित औद्योगिक प्रणालियों के लिए उपयुक्त है?

हाँ। उपलब्ध सेकेंडरी प्लग-इन संपर्कों को कंप्यूटर इंटरफेस और स्वचालित-नियंत्रण सर्किट का समर्थन करने के लिए डिज़ाइन किया गया है, जो कॉन्फ़िगरेशन को औद्योगिक स्वचालन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां व्यापक नियंत्रण वायरिंग की आवश्यकता होती है।

निष्कर्ष: क्या जीसीएस लो वोल्टेज स्विचगियर आपके प्रोजेक्ट के लिए सही विकल्प है?

जीसीएस लो वोल्टेज स्विचगियर आधुनिक औद्योगिक बिजली प्रणालियों की आवश्यकताओं को पूरा करने के लिए मॉड्यूलर वितरण वास्तुकला, अलग-अलग कार्यात्मक डिब्बे, व्यावहारिक निकासी योग्य इकाइयां, संगठित केबल कनेक्शन और व्यापक माध्यमिक इंटरफेस को जोड़ती है। कई सर्किट, स्वचालन, मोटर नियंत्रण और अनुकूलित वितरण लेआउट वाली परियोजनाओं के लिए, सही निर्माता का चयन करना उतना ही महत्वपूर्ण है जितना कि स्विचगियर प्रकार का चयन करना। यदि आप किसी औद्योगिक, वाणिज्यिक या बुनियादी ढांचा परियोजना के लिए जीसीएस समाधान का मूल्यांकन कर रहे हैं,हमसे संपर्क करेंCONSO·CN के साथ एक उपयुक्त कॉन्फ़िगरेशन पर चर्चा करने के लिए अपने सिंगल-लाइन आरेख, लेआउट योजना और तकनीकी आवश्यकताओं के साथ।
